無功補償元器件
無功補償元器件
產品特點：晶閘管、可控硅/晶閘管投切開關為我公司自主研發的新一代晶閘管投切模塊，主要由雙向晶閘管、觸發電路、吸收電路、保護電路、智能型散熱片組成
概述
晶閘管、可控硅/晶閘管投切開關為我公司自主研發的新一代晶閘管投切模塊，主要由雙向晶閘管、觸發電路、吸收電路、保護電路、智能型散熱片組成。產品電壓過零觸發，電流過零斷開，真正實現投切無涌流，跟隨速度快，有效補償沖擊性負荷，平均響應時間小于15ms,很好地取代傳統投切裝置。
主要特點
1.響應速度15ms,投切速度快，無需等待放電；
2.穩定可靠，采用脈沖變壓器，能在背景諧波電壓12%時可靠觸發；
3.功能齊全，集電流顯示、溫度顯示、智能過流保護、溫度保護、缺相保護、可控硅擊穿警報、觸發功能于一體；
技術參數
| 額定電壓 | 230 ～ 690V |
| 額定頻率 | 50 / 60Hz |
| 額定電流 | 106A |
| 控制電流 | ≤ 20mA |
| 絕緣強度 | ≥ 2500MΩ |
| 介電強度 | ≥ 2500V |
| 溫升 | ≤ 40K |
| 過載能力 | ≤ 1.3In |
| 噪聲 | ≤ 48db |
| 峰值涌流 | ≤ 1.3In ( 規定值1.7In) |
| 防護等級 | IP54 |
| 響應速度 | 1 ～ 15ms |
| 安裝位置 | 室內 |
| 安裝海拔 | ≤ 4000m |
| 控制電壓 | 10-12V DC |
| 工作環境 | 溫度: -25℃～ 55℃ |
| 濕度: 20% ～ 90% | |
| 無劇烈震動和沖擊 | |
| 無導電塵埃和腐蝕性氣體 | |
| 過熱保護 | 80℃自動切除電容器組 |
| 安裝方式 | 不限 |
| 使用壽命 | ≥ 160000h |

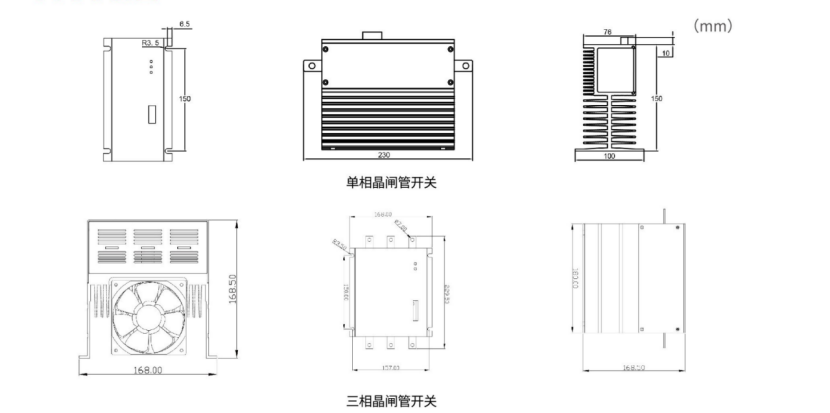

產品尺寸

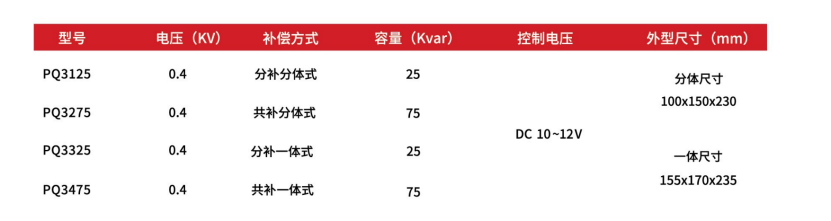

型號介紹
Data download
文檔名稱
文檔大小
下載次數
下載
0.97MB
