SVGC補償系統結合了動態補償SVG和靜態補償電容器兩者的優點，對于系統中比較穩定的無功需量部分可以通過電容器進行靜態補償;對于系統中變化快的無功需量部分可通過SVG快速補償。該系統既可以滿足用戶無功補償的需求，又可以大幅度降低設備成本。

　　控制過程

　　1.SVG通過外部互感器檢查系統無功值;

　　2.檢測到系統中有感性無功時，SVG毫秒級響應投入補償，迅速提升功率因數;

　　3.控制電容逐步投入，SVG投入量逐步減小。直到系統側功率因數達標，整個補償過程趨于穩定;

　　4.SVG優先控制電容器投入補償︰

　　●若容量或響應速度不夠時SVG投入補償;

　　●檢測到系統中有容性無功時，SVG直接投入補償。

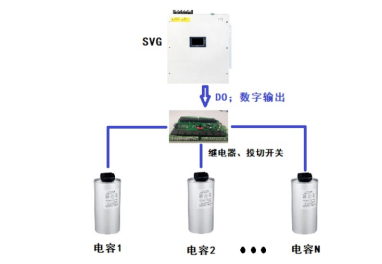

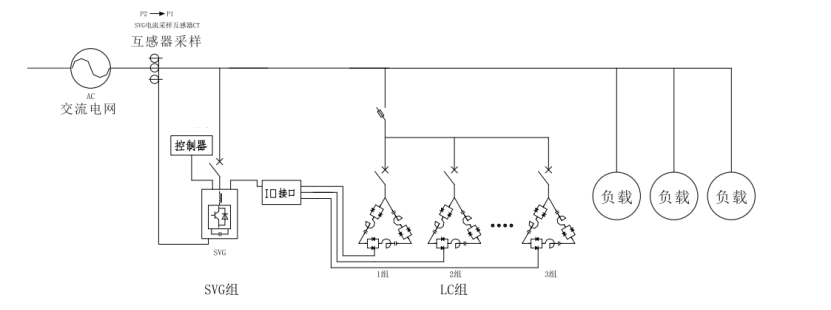

　　控制示意圖

　　IO接口可選擇內置SVG或外置

　　產品特點

　　1.快速響應由SVG模塊來實現。SVG快速響應時間<50us，全響應時間<10ms;能適用于諧波大、補償要求高的場所;

　　2.能充分發揮SVG和電容的優點，性價比高，補償容量大，并且能夠延長SVG壽命;

　　補償特性好、過程可控；

　　3.應用靈活、對SVGC的任一功率元器件(SVG模塊或電容器）進行組合，可實現SVGC方案的性能調節:

　　4.SVGC補償范圍能從-1~1;

　　5.能科學、合理的按照電容器循環投切的方式延長電容器的使用壽命。

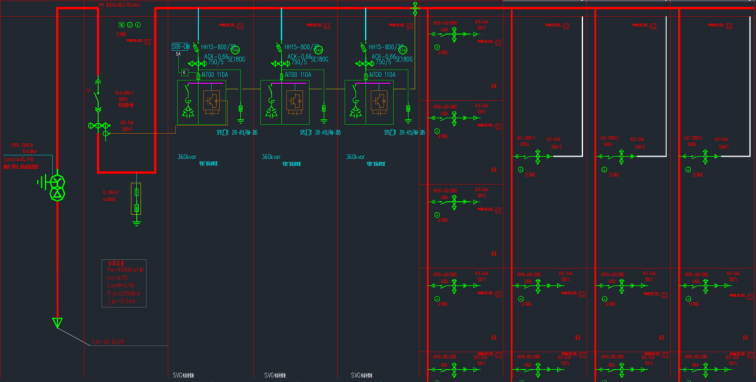

　　實際應用案例

　　上圖指引
